f 工业风机消音器

消声器 价格咨询电话:0518-85055200   技术咨询:0518-85015200   汤景诚
订货注意:请将技术参数传真到:0518-87038833,我们给你最低的批发价格

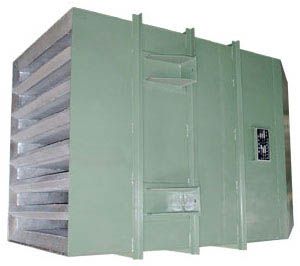

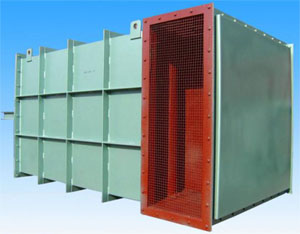

工业风机消音器,风机消声器

CF风机消音器用途及产品特点:

风机是一种通用机械设备,其使用范围很广,电力、矿山、机械、冶金、化工等各行业的生产均离不开风机。风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,是近年来我国工业部门治理噪声污染的主要对象之一。
   工业用风机,属连续运转之设备。国际标准化组织(ISO)对此类设备所规定的噪声标准为≤90分贝,我国的新标准与此相同,这也是工业企业连续性噪声达标的依据,但在不采用消声措施的情况下,风机进出风口向环境所射出的噪声可达110~120分贝,大大超过了达标要求。
   该工业风机消音器系列产品为阻抗声流型。本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。我们知道,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。为此本风机消音器采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度的增宽消声频带,以实现良好的消声效果。
   本产品当用户按要求安装后,其极限噪声级将不超过85~90分贝。
   本说明所介绍的风机消音器适用于各类离心式、轴流式通风机,此外,我厂还设计生产燃气轮机,罗茨风机、空压机及柴油机排气等各类用途的消音器,欢迎用户垂询、选购。
一、
工业风机消音概述
     风机消音器主要适用于降低罗茨系列、轴流系列风机的进排气噪声,也可以用于对排气管道及其它高压风机的降噪,消声量15-30dB(A),压力损失少于500Pa。

二、工业风机消音规格型号

风机消音器

型号

适用风机参数 风机消音器外形参考尺寸 阻力损失小于Pa 消音量
排风量 m3/h
法兰接口mm 总长 mm 外径mm
ZFJ3
3000
200-350
1600
600
100
25-35db(A)
ZFJ6
6000
300-350
1700
600
200
25-35db(A)
ZFJ8
8000
300-350
1800
700
235
25-35db(A)
ZFJ12
12000
400-500
1800
800
250
25-35db(A)
ZFJ15
15000
500-600
2100
900
260
25-35db(A)
ZFJ20
20000
500-600
2200
1000
260
25-35db(A)
ZFJ25
25000
500-600
2300
1000
260
25-35db(A)
ZFJ30
30000
500-600
2600
1200
280
25-35db(A)
ZFJ40
40000
600-700
2800
1200
300
25-35db(A)
ZFJ80
80000
800-1000
3000
1600
300
25-35db(A)
ZFJ100
100000
800-1000
3200
1750
300
25-35db(A)
ZFJ200 200000 800-1000 3200 1800 300 25-35db(A)
ZFJ500 500000 800-1200 3600 2000 500 25-35db(A)
ZFJ800 800000 800-1200 4200 2100 500 25-35db(A)
ZFJ1000 1000000 1200-1500 5000 2400 500 25-35db(A)


1
、阻抗声流型通风、排气管道及风机消音器结构原理:

     根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。另,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。


为此ZFJ系列通风管道消音器及鼓引风机消音器均为阻抗声流型,采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构,同时在阻式通道中采用了高频及低频两种吸音消声区,用以最大限度的增宽消声频带,以实现良好的消声降噪效果。
 ZFJ系列通风管道风机消音器及鼓引风机消音器适用于各类离心式、轴流式、罗茨风机及空压机。
 2、阻抗声流型风机消音器(风机消音器)用途及产品特点:

风机是一种通用机械设备,其使用范围很广,电力、矿山、机械、冶金、化工等各行业的生产均离不开风机。风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,是近年来我国工业部门治理噪声污染的主要对象之一。
   工业用风机,属连续运转之设备。国际标准化组织(ISO)对此类设备所规定的噪声标准为≤90分贝,我国的新标准与此相同,这也是工业企业连续性噪声达标的依据,但在不采用消声措施的情况下,风机进出风口向环境所射出的噪声可达110120分贝,大大超过了达标要求。
   本型式消音器(风机消音器)系列产品为阻抗声流型。本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。我们知道,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。为此本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度的增宽消声频带,以实现良好的消声效果。
   本产品当用户按要求安装后,其极限噪声级将不超过8590分贝。


本说明所介绍的阻抗声流型消音器(消音器)适用于各类离心式、轴流式通风机,此外,我公司还设有燃气轮机,罗茨风机、空压机及柴油机排气等各类用途的消音器,欢迎用户垂询、选购。

一、工业风机消音器器适用范围
   主要用于各种系列的高压离心通风机,用于降低进,出风口等空气动力性噪声。
   FT型两端均为法兰联接可串接于管道中,另一端为防雨帽,仅供设置在室外管道末端和封闭式机房进风口选用。

二、工业风机消音器结构原理

   本FT型离心通风机消音器是根据阻声片消声原理所研制,该型消音器声学性能优良,空气动力性能良好;结构合理,便于安装,是一种大风量阻性蜂窝式消音器 ,抗性段采用了多室抗性胶直管通道及十字形吸声片形式,从而保证了在较宽频带范围内具有足够的消声量。 FT型消音器结构由许多平行的单元消声管排列组成,消声管之间填充多孔吸声材料,为减少气流激发壳壁振动而产生辐射声,在外壳上设置了加强筋。

三、工业风机消音器型号及参数

规格型号

适用风机参数

消音器规格

阻力损失Pa

流量 m3/h

气流速度m/s

总长 mm

有效长度mm

外径mm

FT-1

2000

13

1650

1300

450

170

FT-2

5000

13

1650

1300

600

210

FT-3

8000

16

1700

1300

730

235

FT-4

12000

17

1800

1450

800

250

FT-5

15000

17

2000

1540

900

260

FT-6

20000

17

2150

1650

950

260

FT-7

25000

17

2250

1690

1000

260

FT-8

30000

18

2450

1750

1150

280

FT-9

35000

18

2550

1800

1250

280

FT-10

40000

18

2650

1950

1350

300

FT-11

50000

18

2850

2100

1450

300

FT-12

80000

18

3500

2800

1750

300

四、工业风机消音器选购:
1:流量。
2:接管尺寸。
注:因用户热力设备的排汽对象繁多,我公司可根据排汽量,蒸汽压力,温度及接管尺寸设计各种规格的消音器。
