f LYQ冷油器



冷油器,油冷却器

  订货注意:请将产品的技术参数传真到0518-87038833 我们将给你最低的出厂价!咨询电话:0518-85055200 联系人:汤经理(13705132096) 来电价格更加惊喜!

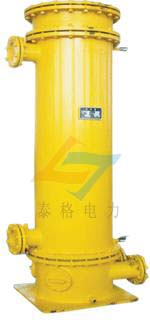

冷油器
除氧器
汽轮机冷油器
冷油器配套不锈钢管芯

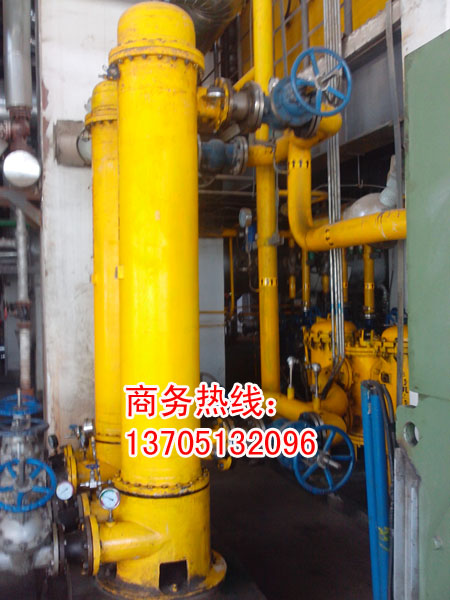

冷油器安装现场

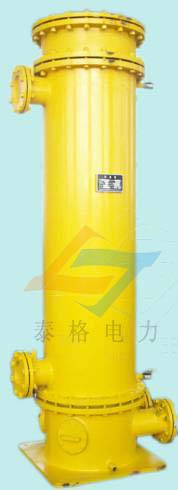

冷油器

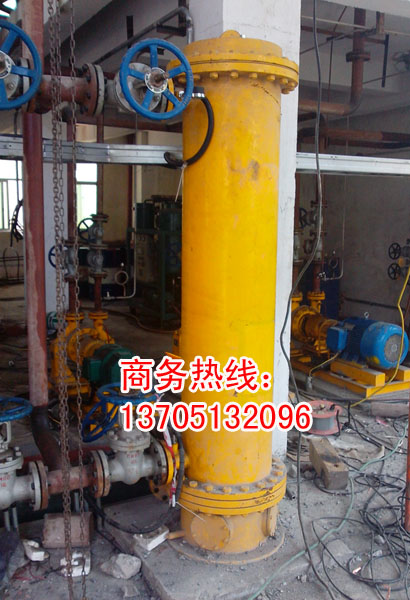

冷油器安装现场
透平油冷油器
真空除氧器
板式冷油器
冷油器现场
大冷机冷油器
我公司系汽轮机配套冷油器,油冷却器,冷却器,列管式冷油器,板式冷油器及冷油器技术改造,冷油器换管维修等专业生产厂家,年生产除氧器上百台,产品质量过硬,价格 低廉,质量三包,规格型号齐全,请放心购买!价格咨询电话:13705132096 0518-85055200 汤经理


一、冷油器概述


   冷油器是电力系统中普遍使用的一种油冷却设备,泰格牌冷油器同时也适用于冶金、化工、矿山、轻工及重工等部门。主要用于设备润滑油,变速系统油变器油,汽轮机透平油及磨煤油的油系统中循环冷却。
      目前,国内生产的冷油器都是一个模式,经过多年来的实践这种油冷却器的缺点很多;体积大,冷却效果差,密封复杂,维修难。我公司科研人员研发的一种新型冷油器,具有冷却效果好,出口油温度接近水温,结构简单,操作方便,体积小等特点。

二、冷油器主要技术参数

  1. 基本参数(表1)

规格型号

冷却面积m2

油流量T/H

水流量T/H

进水温度°C

油降温度°C

进油温度°C

设计压力MPa

YLQ-5

5

6

8



设计温度≤33°C



标准为10
≥10需要特殊设计



50-60



1.6

YLQ-8

8

10

15

YLQ-12

12.5

14

19

YLQ-20

20

22

32

YLQ-30

30

32

40

YLQ-35

35

35

45

YLQ-40

40

42

50

YLQ-50

50

55

68

YLQ-60

60

65

80

YLQ-70

70

80

98

YLQ-80

80

90

110

YLQ-90

90

110

130

YLQ-100

100

130

150

YLQ-120

120

150

180


  1. 立式冷油器结构及尺寸(见图及表2)

型号

L

D1

C

C1

D3

D2

L1

a

DN

N

n-d

重量
(kg)

YLQ-3

1500

219

680

150

380

440

260

DN
25

32

32

4-Φ24

150

YLQ-8

1780

273

900

200

380

240

YLQ-12

1950

325

1190

400

480

292

65

65

6-Φ20

450

YLQ-20

2390

377

1540

450

550

320

100

80

610

YLQ-30

2580

426

1740

470

570

730

YLQ-40

2750

426

1940

230

590

690

415

125

125

780

YLQ-50

3150

480

2480

6-Φ30

940

YLQ-60

3530

530

2700

250

720

900

534

150

125

1065

YLQ-70

3200

2380

1670

YLQ-80

3250

616

2015

620

150

150

1780

YLQ-90

3400

2250

1890

YLQ-100

3855



820

2615



300

1015

1150

500



200



200

8-Φ30

1945

YLQ-120

4455

3215

2220

YLQ-160

3320

2010

1150

1250

602

2770

YLQ-200

3970

2660

3340

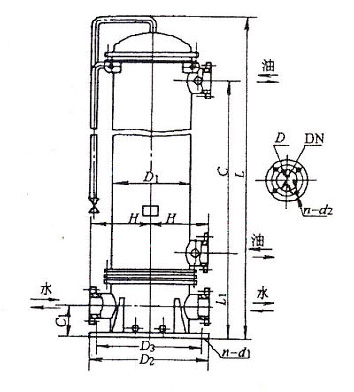

冷油器图

三、冷油器结构特点冷油器

     冷油器主要由进水盖、壳体、管束、回水盖、密封件、紧固件等组成,壳体上有进出油水管的四个管接口,另配有排油口、排水口及排气口。
1、采用紫铜管为换热元件,传热系数高,单位长度热面积大,传热量高。
2、结构合理,能在较大温度变化范围内保持出油温度稳定,对温度突变及震动有良好抗力。
3、结构可靠,确保冷却水不会进入汽轮机组。
4、翅片光滑无毛刺,无皱折,不易结尘、结垢,流体阻力低。
    冷油器根据安装方式的不同,分为立式冷油器和卧式冷油器,立式冷油器具有所需安装面积小、安装方便等特点。卧式冷油器具有压降较小、抗水锤击性强等特点,因此根据不同的场地、空间高度、使用性能等要求正确选用立式或卧式冷油器,能更好地满足发机组及其它设备的需要。

五、安装运行维护
   1、正确放置冷油器,保证进油,出油管道相对连接位置准确,一般应安装在系统回油路或低于设计压力的系统中,油侧压力应高于水侧压力。
   2、进出水管道法兰和安装底脚螺拴应现场配装。
   3、所有管道法兰和阀门密封处,密封严密无泄漏。
   4、冷油器投动前,应对管路进行清洗,防止杂物堵塞冷却管。
   5、冷油器投运时,应先缓慢开启进口油门及放空气门(直气角)排尽其壳体内的气体,即可关闭放空气门,再开启出口油门,然后,全开冷油器出口水门,稍开顶部水侧放空气门,空气放尽后关闭,根据冷油器出口油温调整出水门(在开启冷却水阀门时,应逐步加大流量),调节保持油温正常。
   6、换热管内空气如未排尽,将造成换热性能不良。
  7、在严冬季节停运冷油器时,应将冷油器中的冷却水排尽,以免冻裂设备。
  8、冷却器停用时,应依次关闭油水进入阀,油水排出阀,松开排水排油口上的螺塞,放尽棱却器内的水和油。
  9、冷却器一般一年左右应用煤油(汽油)洗刷冷却管束、端盖及壳体,再次装配应进行1.25倍压力无泄漏试验。

四、冷油器定购

1:选购冷油器应告知冷却面积。
2: 进油、水温度和进油压力及阻力降。
3:换热冷却管一般选紫铜, 用户也可需要选用不锈钢管。

冷油器

本站图片均为我厂现场照片,严禁他人利用网络盗用-订购冷油器请认准连云港泰格电力老品牌
