f 锅炉点火排汽消声器

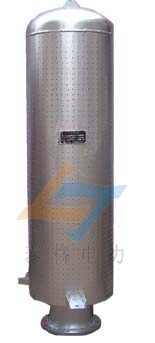

锅炉点火排汽消声器,生火排汽消声器

一、锅炉点火排汽消声器概述

   TB型锅炉点火排汽消声器综合了PB型排汽(气)消音器最合理的消声原理所设计。高压蒸汽在消音器内经一次控流后进入降压体,经大容积再次扩容降压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸多原因,使排气噪声仍然高于标准值。为此,在降压体外设计了组合型多材料复合结构的阻声吸音罩,复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量可达36~42分贝。锅炉点火排汽消声器
该消音器是根据抗、喷、阻复合消声原理所研制,具有消声量大、体积小、重量轻、消声筒采用不锈钢制造,不易腐蚀及安装方便的优点。

二、锅炉生火排汽消声器原理

   当前为抑制高压气流排放噪声,世界上已具有多种型式的消音器,其原理大多采用多级节流降压,由于结构复杂、重量大、难以检修,因而限制了其应用范围。本公司消音器克服了以上缺点,综合了最合理的消声原理所设计。高压蒸汽在消音器内经过一次控流后进入降压体经大容积扩压后,从而形成低蒸汽后喷出,在此过程中,气流内能部分转化成某种频率的声能,其噪声大为削弱,在一个引射、混流消声壳体内,集中布置2-4个消能抑声内胆,内胆壳体之间可以作垂直与水平的移动以吸收排汽管道的热膨胀,在降压体外设计了一只双层结构的阻声罩。

   TB型锅炉点火排汽消音器主要用于发电部门中的锅炉点火排放的有效消声。同时也广泛用于石油、化工、冶金、纺织等工业的锅炉点火排汽排放消声。

   消音器是阻止声音传播而允许气流通过的一种器件,是消除蒸汽排放动力性噪声的重要措施。衡量排汽消音器的好坏,主要考虑以下三个方面:

1、消音器的消声量能满足《工业企业噪声卫生标准》的要求;

2、消音器的适应性能(即适应低中频谱宽带和高温高压等);

3、消音器的结构性能。(尺寸合理、造价低、寿命长等)
   发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉排汽消音器是根据抗、喷、阻复合消声原理所研制,具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),安装方便的优点。



型号

类别

外形尺寸

底座螺孔

接管规格

总长

外壳高度

壳体外径

孔距

孔径

孔数

L

L1

D

b

d1

n

d 0 ×δ

TB-39-35/15( 过 )

中压

1556

1356

460

322

20

4

57 × 3.5

TB-39-65/25( 过 )

1848

1648

560

392

20

4

76 × 4

TB-39-100/35( 过 )

1818

1618

675

472

20

4

108 × 4.5

TB-39-130/40( 过 )

1890

1690

675

472

20

4

108 × 4.5

TB-54-35/10( 过 )

次高压

1296

1096

460

322

20

4

57 × 3.5

TB-54-72/25( 过 )

1564

1364

560

392

20

4

76 × 5

TB-100-130/40( 过 )

1854

1654

675

472

20

4

108 × 4.5

TB-100-130/65( 过 )

高压

2142

1942

675

472

23

4

108 × 4.5

TB-100-220/60( 过 )

2142

1942

675

472

23

4

133 × 10

TB-100-220/85( 过 )

2466

2266

675

472

23

4

133 × 10

TB-100--410/100( 过 )

5646

2446

675

472

23

4

159 × 10

TB-140- ( 过 )

超高压

2358

2158

675

472

23

4

133 × 16

TB-140-670/200( 过 )

2854

2654

805

565

27

4

233 × 16

TB-170-1000/200( 过 )

亚临界

3100

2900

805

565

27

4

133 × 18

TB-28/510-610/40( 过 )

再热器出口

1854

1654

675

472

20

4

133 × 10

TB-39-555-1000/100( 过 )

2646

2446

675

472

27

4

168 × 8


锅炉点火排汽消声器
