罗茨风机消音器 |
|
罗茨风机消音器，罗茨风机消声器

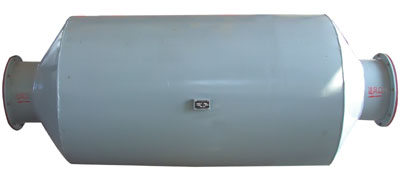

一、 罗茨风机消音器概述
罗茨风机消音器：主要适用于降低罗茨系列风机的进气噪声，也可以用于对排气管道及其它高压风机的降噪，消声量15-30dB(A)，压力损失少于500Pa.

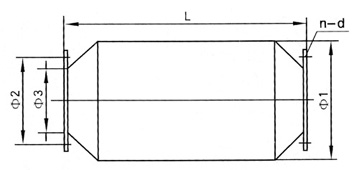

二、规格型号
型号 |
法兰内径d(mm) |
外径D |
长度L（mm) |
有效长度M （mm） |
大风量（m3/min） |
DF-50 |
50 |
200 |
1000 |
800 |
1.3/2.5 |
DF-80 |
80 |
250 |
1200 |
1000 |
5/7 |
DF-150 |
150 |
400 |
1500 |
1200 |
10/20 |
DF-200 |
200 |
450 |
1700 |
1400 |
30/40 |
DF-300 |
300 |
600 |
1900 |
1600 |
60/80 |
DF-350 |
350 |
800 |
2100 |
1800 |
120/160 |
DF-400 |
400 |
900 |
2100 |
1800 |
200 |
DF-500 |
500 |
1000 |
2100 |
1800 |
250 |
|
罗茨风机消音器主要用于降低轴流风机噪声，一般为圆形结构消音器，分单空腔结构消音器和双空腔结构 罗茨风机消音器。ZFD单空腔型消声量为15-20dB(A), ZFS双空腔型消声量为20-25dB(A)。断面尺寸全部根据全国通用标准 风管制作。微穿孔板采用不锈钢板或铝合金板。
风机消音器
型号 |
适用风机参数 |
风机消音器外形参考尺寸 |
阻力损失小于Pa |
消音量 |
排风量 m3/h |
法兰接口mm |
总长 mm |
外径mm |
ZFJ3 |
3000 |
200-350 |
1600 |
600 |
100 |
25-35db(A) |
ZFJ6 |
6000 |
300-350 |
1700 |
600 |
200 |
25-35db(A) |
ZFJ8 |
8000 |
300-350 |
1800 |
700 |
235 |
25-35db(A) |
ZFJ12 |
12000 |
400-500 |
1800 |
800 |
250 |
25-35db(A) |
ZFJ15 |
15000 |
500-600 |
2100 |
900 |
260 |
25-35db(A) |
ZFJ20 |
20000 |
500-600 |
2200 |
1000 |
260 |
25-35db(A) |
ZFJ25 |
25000 |
500-600 |
2300 |
1000 |
260 |
25-35db(A) |
ZFJ30 |
30000 |
500-600 |
2600 |
1200 |
280 |
25-35db(A) |
ZFJ40 |
40000 |
600-700 |
2800 |
1200 |
300 |
25-35db(A) |
ZFJ80 |
80000 |
800-1000 |
3000 |
1600 |
300 |
25-35db(A) |
ZFJ100 |
100000 |
800-1000 |
3200 |
1750 |
300 |
25-35db(A) |
ZFJ200 |
200000 |
800-1000 |
3200 |
1800 |
300 |
25-35db(A) |
ZFJ500 |
500000 |
800-1200 |
3600 |
2000 |
500 |
25-35db(A) |
ZFJ800 |
800000 |
800-1200 |
4200 |
2100 |
500 |
25-35db(A) |
ZFJ1000 |
1000000 |
1200-1500 |
5000 |
2400 |
500 |
25-35db(A) |
三、罗茨风机消声器订货选型须知
（1）风机型号及使用场合；
（2）风机风量及风速；
（3）接管口尺寸；
