一、煤粉取样装置概述
电站燃煤锅炉煤粉细度的准确控制和分析,对锅炉机组的安全经济运行有着非常重要的意义。目前,大机组应用正压直吹式制粉系统日益增多,由于磨煤机出口的煤粉直接由一次风正压送入炉膛燃烧,日常煤粉取样非常困难。一般多采用自喷的方法,取样准确度差,且取样时常难以较好密封,存在煤粉泄漏现象,工作环境很差,劳动强度大。泰格公司集数十年的气固两相流理论试验和工程应用研究经验,新开发的旋臂式固定煤粉取样装置,可方便地实现正压直吹式制粉系统的煤粉等速取样,其大特点是多点同时等速取样,使得所取粉样具有良好的代表性,多次取样重复性好,操作简单,且无煤粉泄漏,大大改善了工作环境,并减轻了劳动强度,是目前国际上电站锅炉正压直吹式制粉系统日常煤粉细度分析取样理想的装置。

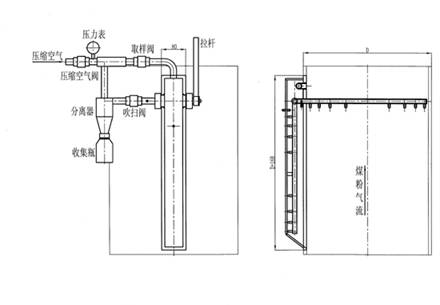

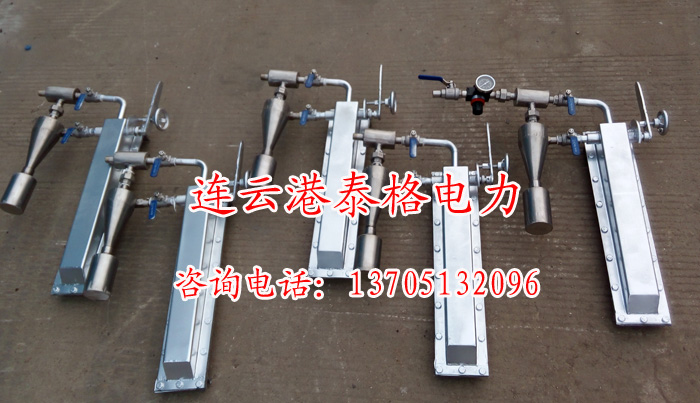

旋臂式固定煤粉取样装置如附图所示,主要由安装在煤粉管道上壳体内中心的取样管和外置抽气分离装置两中心分构成。取样管可以绕支轴转动,取样时将其旋到与管道垂直位置,使得安装在取样管上的喷嘴正对煤粉气流;取样后取样管回到与管道平行位置,避开煤粉气流,避免磨损;采用压缩空气吹扫,可防止煤粉进入壳体和取样器内中心而堵塞,工作可靠免维护。


二、旋转臂式煤粉取样器性能特点
- 多点同时等速取样,方便、快捷,取样的代表性好;
- 固定安装于煤粉管道上,取样时旋至测量平面,平时取样枪置于煤粉气流之外,磨损小,寿命长;采用压缩空气吹扫,避免了取样器堵塞。
三、煤粉取样装置构成主要部件
装置部件包括:取样头、取样管、吹扫阀、取样阀、外置手柄、分离器、空气阀、集样瓶、压力表、密封仓等。
1 、取样头:取样时置于煤粉管道中,取样孔朝向煤粉气流方向,气粉混合物通过取样孔进入取样装置;
2 、取样管:取样头所取的气粉混合物通过取样管输送到旋风分离器;
3 、吹扫阀:每次取样前和取样结束,打开吹扫阀利用压缩空气可对取样管道进行吹扫,以防取样管道被煤粉堵塞;
4 、取样阀:取样时,调节此阀靠压缩空气由出气口排气形成的负压,抽吸分离器中的空气,使风管中的煤粉从取样孔进入取样装置;
5 、分离器:进行固气分离,其分离过程为:煤粉被旋转气流甩到分离器内壁上,因自身重力作用,而落到集样瓶中;气体则沿器壁由上而下至底部,再沿中间上升到顶部,由出气口排出;
6 、集样瓶:收集存放分离器分离出的固体煤粉样品,
7 、压力表:显示空气调压阀压力数据;
四、煤粉取样器操作运行
1.根据现场需要,可以随时进行取样。
2.打开进气阀,调节好气压。
3.再打开取样控制阀,将取样枪头推进到煤粉管道内。
4.打开取样阀2-3min后再关闭取样阀及下部控制阀。
5.旋下取样瓶,取出取样煤粉(如取样量少可再重新取样)。

五、煤粉取样器订货须知
提供煤粉管道管径,以便设计取样枪长度。
